Witam forumowiczów,
Czy ktoś z was próbował użyć HMI Variable:LED Graph w swoim projekcie?
Próbuję od dłuższego czasu opanować tę kontrolkę i d....., bez rezultatu.
Jaki mam cel:
kontrolka wskazuje trzy kolory:
- zielony w pierwszym zakresie wartości zmiennej MI70
- żółty w drugim
- czerwony w trzecim.

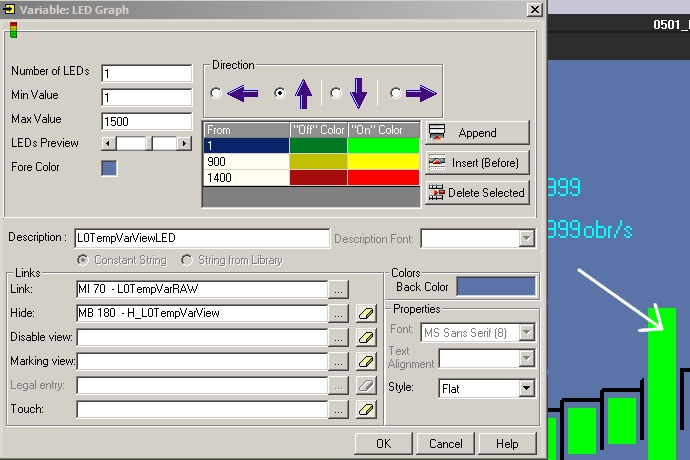

Zakresy ustawione jak na obrazku. Po zbudowaniu i wpaleniu projektu mam ciągle jeden kolor (jasnozielony) mimo iż wartość zmiennej przechodzi przez wszystkie zakresy.
Pozdrawiam
LED Graph
Moderatorzy: Marek Sikora, Mateusz Sikorski
Posty: 5 • Strona 1 z 1
LED Graph
przez --GS-- » Cz, 8 mar 2012, 14:45
- Załączniki
-
LED.jpg- (120.13 KiB) Pobrane 672 razy
.............................................................................................................
Grzegorz
teraz: V350 - 35 - R2; VisiLogic ver. 9.4.0 b.0
Grzegorz
teraz: V350 - 35 - R2; VisiLogic ver. 9.4.0 b.0
- --GS--
- Posty: 44
- Dołączył(a): Pt, 10 lut 2012, 09:58
Re: LED Graph
przez Mateusz Sikorski » Cz, 8 mar 2012, 14:56
Witam,

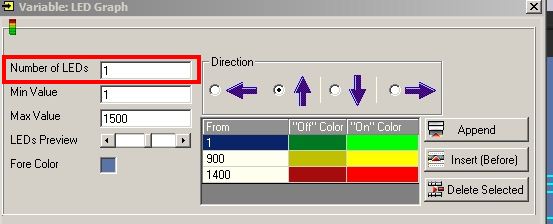

popełnił Pan błąd przy wprowadzaniu liczby diod (w załączniku). Wartość w czerwonym prostokącie pokazuje na ile wirtualnych diod LED ma zostać podzielony cały prostokąt.
popełnił Pan błąd przy wprowadzaniu liczby diod (w załączniku). Wartość w czerwonym prostokącie pokazuje na ile wirtualnych diod LED ma zostać podzielony cały prostokąt.
- Załączniki
-
- file.jpg
- (23.46 KiB) Pobrane 648 razy
Mateusz Sikorski
Elmark Automatyka S.A.
Elmark Automatyka S.A.
- Mateusz Sikorski
- Posty: 564
- Dołączył(a): Śr, 13 lip 2011, 08:08
Re: LED Graph
przez --GS-- » Pt, 9 mar 2012, 08:58
Z pełną świadomością, w miejscu gdzie należy wskazać ilość wyświetlanych diod, wstawiłem 1. Tym działaniem chciałem uzyskać efekt trzech kolorów jednej diody.
Kolory miały się pojawiać w zależności od zdefiniowanego przedziału. Czy taka operacja jest nie możliwa?
Kolory miały się pojawiać w zależności od zdefiniowanego przedziału. Czy taka operacja jest nie możliwa?
.............................................................................................................
Grzegorz
teraz: V350 - 35 - R2; VisiLogic ver. 9.4.0 b.0
Grzegorz
teraz: V350 - 35 - R2; VisiLogic ver. 9.4.0 b.0
- --GS--
- Posty: 44
- Dołączył(a): Pt, 10 lut 2012, 09:58
Re: LED Graph
przez Mateusz Sikorski » Pt, 9 mar 2012, 09:14
Witam,
oczywiście, że jest możliwa taka operacja. Trzeba użyć elementów "List of images: By range" lub "List of images: By pointer".
oczywiście, że jest możliwa taka operacja. Trzeba użyć elementów "List of images: By range" lub "List of images: By pointer".
Mateusz Sikorski
Elmark Automatyka S.A.
Elmark Automatyka S.A.
- Mateusz Sikorski
- Posty: 564
- Dołączył(a): Śr, 13 lip 2011, 08:08
Re: LED Graph
przez --GS-- » Pt, 9 mar 2012, 09:31
Spróbuję tego.
Dzięki.
Dzięki.
.............................................................................................................
Grzegorz
teraz: V350 - 35 - R2; VisiLogic ver. 9.4.0 b.0
Grzegorz
teraz: V350 - 35 - R2; VisiLogic ver. 9.4.0 b.0
- --GS--
- Posty: 44
- Dołączył(a): Pt, 10 lut 2012, 09:58
