V280 komunikacja ModBus z przelicznikiem

[08piotrek80]

Witam,

Mam problem z komunikacją mojego V280 z przelicznikiem. Chciałbym cyklicznie odpytywać przelicznik, a dokładnie chodzi o jeden rejestr (nr rejestru 43 wg załączonej dokumentacji).
Na chwilę obecną działą to tak, że v280 wysyła pytanie natomiast odpowiedź jest błędna. Proszę o pomoc i podpowiedzi co robię źle.
W załączeniu program i dokumentacja.

Z góry dziękuję

[Mateusz Sikorski]

Witam,

program do komunikacji napisany jest dobrze, aczkolwiek "gryzie" się on z ustawieniami w SNAPIE:


Dlaczego wpisuje Pan wartości początkowe do rejestrów MI0-2, skoro są ustawione, jako wejścia analogowe?

[08piotrek80]

Oczywiście ma Pan rację zmieniłem to.
Zmieniłem również pierwszy rejestr wektora na zmienna typu ML2. W takim przypadku otrzymuje na ekranie V280 wartość ML2 temp. gazu = 11008,03258 i ta wartość nie zmienia się (jest ciągle taka sama).
Następnie zmieniam długość wektora z wartości 1 na wartość 2 i w takim przypadku wartość ML2 temp. gazu jest zmienna i oscyluje wokół 11008,03258 (zwiększając fizycznie temp. gazu = ML2 zwiększa się co do wartości), gdzie fizyczna wartość temp. to ok 20 C. Co może być przyczyną różnicy wskazań pomiędzy temp. rzeczywistą a temp. gazu ML2 wyświetlaną na V280??

[Mateusz Sikorski]

Witam,
z opisu zmiennej "Bieżąca wartość temperatury gazu" wynika, że jest to zmienna typu short (czyli 8bitowa). Powinien Pan w takim razie użyć rejestru MI zamiast ML do odczytu wartości o długości 1. Co wtedy Pan dostaje w rejestrze?
Czy wartość "43" jest podana, jako DEC czy HEX?

[08piotrek80]

Dla "Bieżąca wartość temperatury gazu" zmieniłem typ na MI i przy długości wektora równej 1 otrzymuje na v280 wartość stałą -24811.
Natomiast dla długość wektora równej 2 otrzymuje na v280 wartości -32768 do +32767 zmieniają się losowo ( przynajmniej tak mi się wydaje).
Tak jest zarówno w przypadku wartości 43 podanej jako Hex i Dec

[Mateusz Sikorski]

Proszę przesłać poprawiony program i pełną dokumentację do urządzenia Modbus RTU Slave.

[08piotrek80]

W załączeniu program. Mogę prosić o maila bo dokumentacja jest zbyt duża, żeby ją załączyc.

[Mateusz Sikorski]

Proszę zmienić wartość rejestru "Slave pierwszy rejestr wektora" z 43 na 42 oraz 44 i sprawdzić, co wtedy wpisywane jest do Pańskiego MI14.

[08piotrek80]

W obu przypadkach MI14 ma wartość 19797 (wartość stała, nie zmienia się).

[Mateusz Sikorski]

A jaka wartość pojawia się w MI13, dla każdego z tych 3 przypadków (42, 43 oraz 44) i długości "1" ?

[08piotrek80]

W wszystkich przypadkach (42, 43 oraz 44) pojawia się na przemian cyfra 4 i 5

[Mateusz Sikorski]

4 oznacza TimeOut
5 oznacza brak komunikacji.

W takim przypadku, brak komunikacji z urządzeniem i wartości te może Pan edytować, ponieważ Modbus nic tam nie wpisuje.
Proszę napisać, jak Pan połączył je ze sobą.
Proszę jeszcze o przesłanie dokumentu "Protokoły transmisji" od tego urządzenia. Z góry dziękuję.

[08piotrek80]

RS 232

Wtyczka (rs232) z v280 pin 5 --->5 wtyczka przelicznika
2 ---->3
3 ---->2

Dokumentacje prześlę później, ponieważ na nią czekam.

[Mateusz Sikorski]

Proszę spróbować jeszcze na takich ustawieniach:
5-->5
2-->2
3-->3

Jaka wartość wtedy jest wpisywana do MI13?

[08piotrek80]

Dokument wysłałem na maila. Proponowany przez Pana sposób podłączenia dale efekt jak poprzednio ( naprzemian 4 i 5).

[08piotrek80]

RS 232

5 --->5
2 ---->3 W tej konfiguracji pojawia się na przeliczniku wskaźnik transmisji.
3 ---->2



5 --->5
3 ---->3 brak wskaźnika
2 ---->2

[Mateusz Sikorski]

Ciągle brak komunikacji z urządzeniem. Proszę spróbować zapytać to urządzeniem funkcją #4 (Read Input Register).

Czy parametry komunikacji RS232 są na 100% poprawne?

[08piotrek80]

Witam,

Cały czas kombinuje i okazuje się, że ustawiając długość wektora na 2, MI13(status) jest równy zero czyli jak rozumiem komunikacja poprawna. Pytam o rejestr 1285 (Temperatura gazu T (DP:22) przestawiona w postaci liczby Całkowitej) wypisuje mi poprawną temp. (tylko że temperatura ta jest przedstawiona jako liczba całkowita a ja potrzebuję wartość dokładniejszą).

[Tomasz Ofiara]

Witam Panie Piotrze,

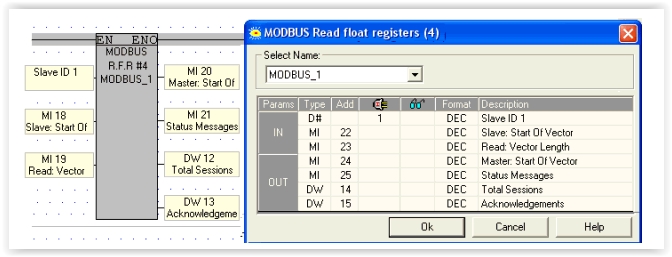

Status 0 w rejestrze MI13 świadczy o poprawnej komunikacji. Jeśli rejestr o który Pan pyta jest typu zmiennoprzecinkowego powinien Pan pytać o niego komendą Read Float Registers, wtedy otrzyma Pan dokładniejszą wartość.

Screen Shot 12-03-15 at 11.36 AM.JPG

(106.09 KiB) Pobrane 1287 razy

Jeśli jednak jest to rejestr jest typu short (8 bitów), należy pytać o niego komendą Read Holding Registers tak Pan to robił do tej pory i otrzymana wartość będzie liczbą całkowitą.

Pozdrawiam,
Tomasz Ofiara

[08piotrek80]

Witam,

Prawie rozgryzłem temat. tylko jeszcze jedna kwestia. Czy istnieje możliwość wyświetlenia zmiennej typu MF na ekranie??
Wybierając do wyświetlania Numeric ----> Number niema możliwości przypisania zmiennej typu MF.

Z góry dziękuję za odp.

[Tomasz Ofiara]

Witam Panie Piotrze,

Może Pan w programie rozbić zmienną MF na dwa rejestry MI i wyświetlić je na panelu HMI. W tym celu proszę użyć bloczku INV, który jest dostępny w zakładce Math -> Float -> Convert.



W razie pytań proszę o kontakt.

Pozdrawiam,
Tomasz Ofiara

[08piotrek80]

Dziękuję za podpowiedzi.
W wyniku analizy doszedłem, że przelicznik należy odpytywać funkcją Read Float Registers (ponieważ liczba którą odczytujemy jest zmienno przecinkowa), co wydaje się oczywiste. Natomiast Format liczb F.P. w protokole modbas musi być 1-2-3-4. Ważne jest również żeby odpytywać jednocześnie wszystkie rejestry składające się na parametr urządzenia, co w tym przypadku wiąże się z pytaniem o wektor długości równej 2.
