V700 + przetwornik temp/wilg T3411 po RS485

[Sopocki]

Witajcie,
próbuję podłączyć pod sterownik V700 przetwornik temperatury i wilgotności Comet T3411 po RS 485.
https://www.cometsystem.com/products/rh-t-tdp-outdoor-indoor-probe-rs485-interface/reg-t3411#tab_download

Oczywiście w sterowniku przełączniki skonfigurowane pod RS485,
przetwornik podłączony w poniższy sposób pod PORT 1 bezpośrednio pod sterownik:
A(+)---------->Pin 1 RJ 11
B(-)----------->Pin 6 RJ 11.

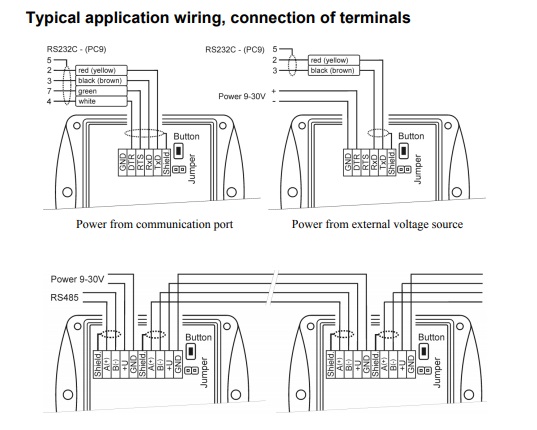

schemat podłączenia przetwornika

(64.19 KiB) Pobrane 1301 razy

Wydaje mi się że modbus w sterowniku jest dobrze skonfigurowany, niestety wszystko wygląda tak, jakby przetwornik był źle skonfigurowany, lub popełniłem jakiś błąd w programie. Potrzebuję odczytywać z przetwornika temperaturę i wilgotność.

Czy mógłby ktoś zerknąć w ten próbny program i w manuala od przetwornika?
Ja już powoli się poddaję. Niby prosta sprawa a tyle problemu...

manual do przetwornika:
https://www.cometsystem.com/userfiles/dokumenty_menu/48/ie-snc-t33_4_11-t73_4_10.pdf

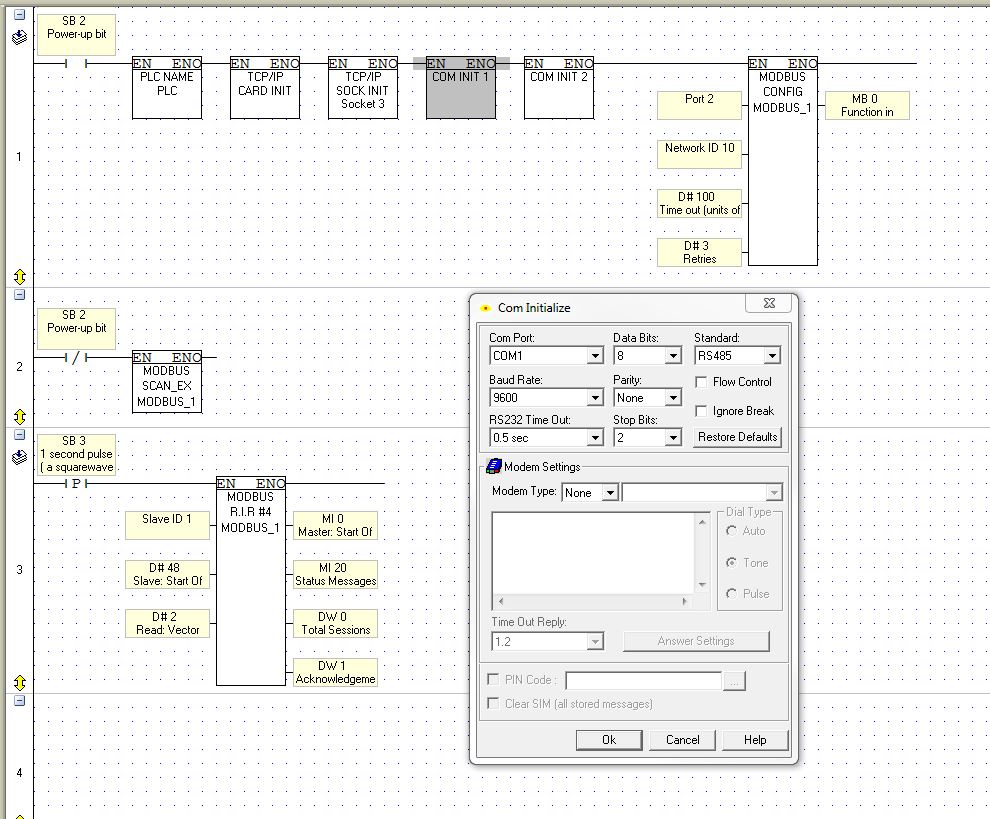

Jako załącznik - program testowy do modbusa.

program modbus.JPG

(163.64 KiB) Pobrane 1281 razy

Z góry bardzo dziękuję.

[Mateusz Sikorski]

Czy próbował Pan użyć funkcji #3 (RHR) zamiast #4 (RIR) tak jak w Pańskim przykładzie?
Jaki jest status tego bloczka (MI20)?
Czy urządzenie to jest zasilane z tego samego zasilacza, co V700?
Czy próbował Pan zamienić piny A z B w RS485?
Skoro pisze Pan, że próbuje Pan połączyć się na port #1 to dlaczego w bloku Modbus Configuration ma Pan ustawiony port#2?

[Sopocki]

Dziękuję za odpowiedź.
Nie próbowałem jeszcze z #3.

Poniżej przesyłam podgląd online z wartością (MI20).

MI20 wartość.JPG

(159.01 KiB) Pobrane 1319 razy

Urządzenie zasilane jest z tego samego źródła co sterownik V700 (+24V).
Próbowałem zamieniać piny A z B - bez skutku.
Port #2 był tylko podglądowo.

[Mateusz Sikorski]

W dokumentacji nie widzę adresu 48, o który Pan pyta. Proszę ustawić 49 i długość wektora = 1 i sprawdzić jeszcze raz.
Wartość w MI20 inna niż 0 pokazuje, że coś jest nie tak.

[Sopocki]

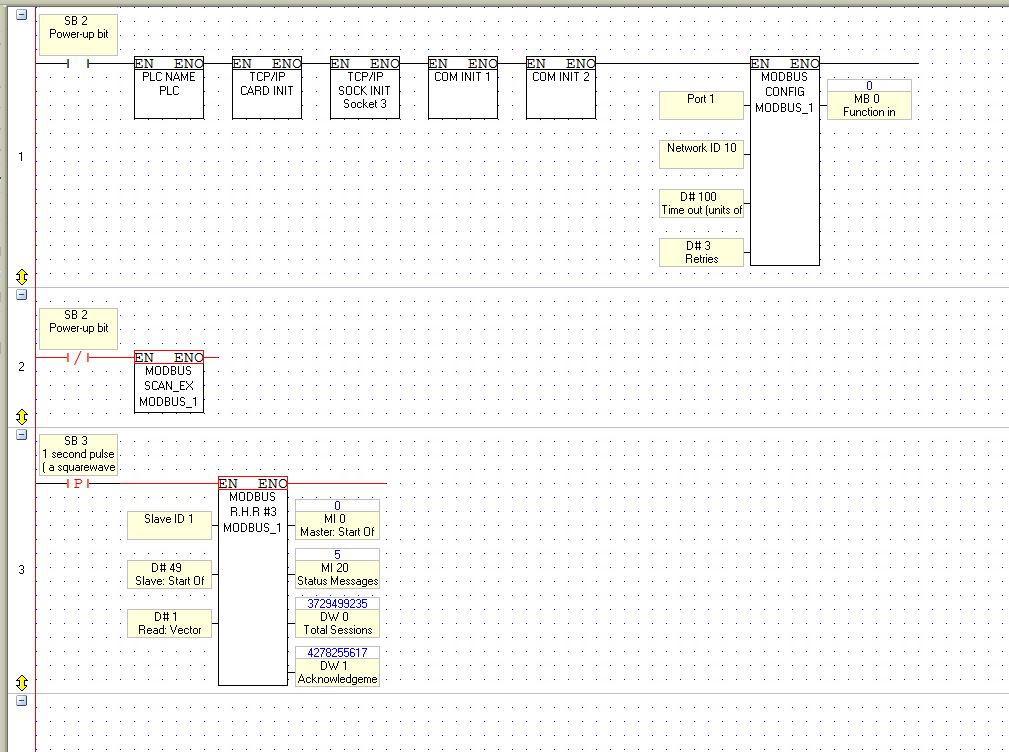

Z funkcją #3 i po zmianie adresu na 49 i długość wektora na 1.

RHR #3.JPG

(149.17 KiB) Pobrane 1290 razy

[Sopocki]

Przy zastosowaniu funkcji R.I.R #4 i adresie 49 jest tak samo.

[Sopocki]

Czy wina może leżeć w zaprogramowaniu przetwornika, konfiguracji zworki i przycisku?

[Mateusz Sikorski]

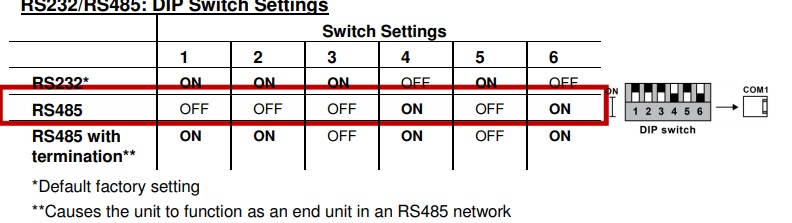

Wartość 4/5 w rejestrze MI20 oznacza, że sterownik PLC nie widzi w ogóle odpowiedzi od urządzenia, czyli "brak komunikacji". Szukałbym raczej problemu w fizycznym podłączeniu. Jak ustawił Pan zworki dla portu #1 w sterowniku V700? Ustawienia powinny być takie jak w załączniku.

[Sopocki]

Ustawienia zworek są dokładnie taki same, jak w przesłanym przez Pana załączniku.
Fizyczne połączenie sprawdziłem jest odpowiednie. Być może przetwornik nie wysyła żadnych odpowiedzi?

[Mateusz Sikorski]

Witam,
czy może Pan przywrócić ustawienia fabryczne tego urządzenia?
Czy widział Pan ten dokument: https://www.cometsystem.com/userfiles/d ... stxxxx.pdf ?

Proszę na wyświetlaczu V700 przytrzymać palcem w dowolnym miejscu na ok. 5 sekund. Następnie proszę wybrać Enter Info Mode (hasło domyślne to 1111). Wybór hasła zatwierdzić Enterem oraz wybrać przycisk Serial.
Na dole ekranu pojawi się przycisk Monitor, a następnie przycisk Hex, który należy wcisnąć.
W ten sposób ma Pan podgląd na port#1. W oknie Tx powinien Pan widzieć taką o to ramkę 01 03 00 30 00 01 84 05. Jeśli na czwartym miejscu jest tam 31 zamiast 30 to proszę zmienić wartość z powrotem z 49 na 48 w programie.
W oknie Rx powinien Pan dostać podobną ramkę do takiej: 01 03 02 00 F4 B9 C3.

Ja bym sugerował zrobić tak w V700 a następnie nie wychodząc z tego okna w sterowniku postarał się przywrócić ustawienia fabryczne w czujniku lub chociaż sprawdzić/pozminieniać nastawy dla Modbus.

[Sopocki]

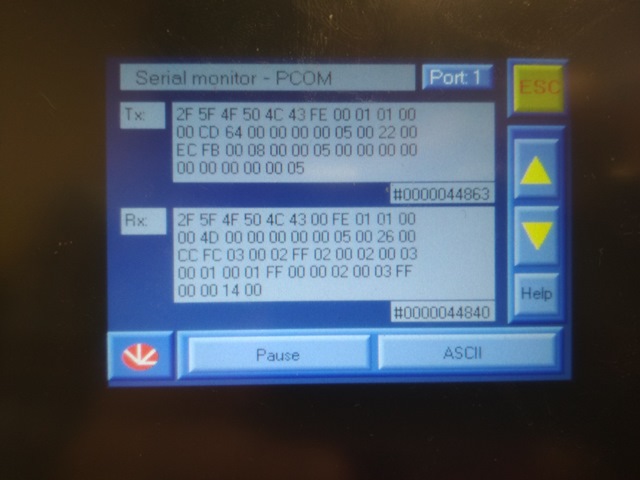

Poniżej podgląd ramek, bez zmian po odłączeniu przetwornika.


(64 KiB) Pobrane 1301 razy

Jeśli dobrze zrozumiałem to przywrócenie ustawień fabrycznych następuje po przytrzymaniu 6s przycisku z zamkniętą zworką. Niestety nadal bez zmian w ramce.

[Mateusz Sikorski]

Pański program musi zawierać jakiś błąd, ponieważ na port #1 jest ustawiona komunikacja PCOM (wewnętrzny protokół do komunikacji z m.in. VisiLogic) zamiast Modbus.

[Sopocki]

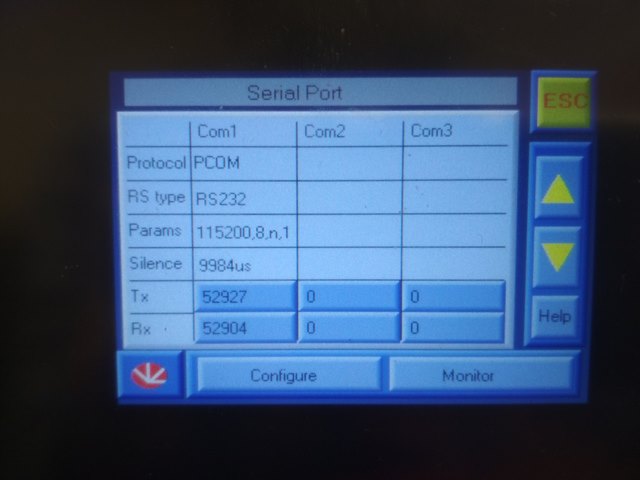

Nie rozumiem dlaczego w oknie Serial Port ustawiony jest RS232 pomimo konfiguracji zworek na RS485?


(41.47 KiB) Pobrane 1289 razy

[Sopocki]

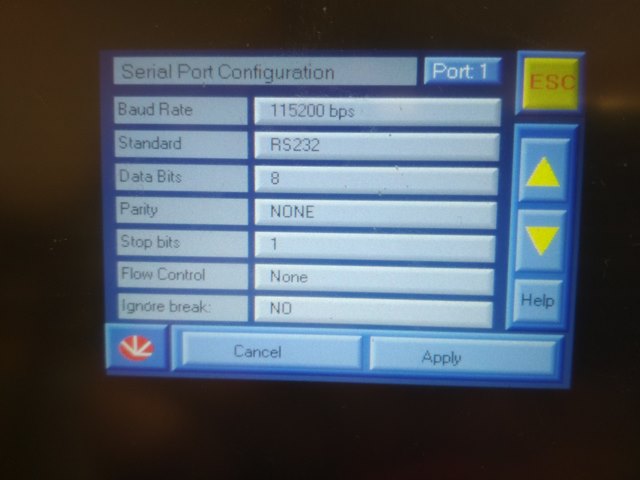

Tutaj z tego co widzę mogę zmienić Standard, prędkość oraz stop bits. Może ta konfiguracja blokowała?\

konfiguracja portu.jpg

(44.52 KiB) Pobrane 1279 razy

[Mateusz Sikorski]

Nie ma znaczenia. Problem jest w programie.

[Sopocki]

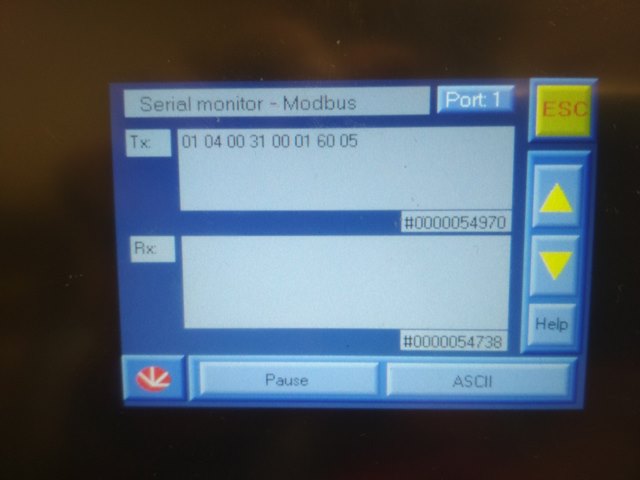

Po zmianie parametrów ramka wygląda tak, w Rx pusto:

ramka po zmianie.jpg

(38.9 KiB) Pobrane 1286 razy

[Mateusz Sikorski]

Proszę w takim razie zmienić z 49 na 48 i popróbować z zmianą A z B oraz konfiguracją Modbus w czujniku.

[Sopocki]

Po zmianie na adres 48 udało mi się w Tx otrzymać taką ramkę: 01 03 00 30 00 02 C4 04.
Niestety, w Rx jest pusto. Niezależnie od zamiany A z B i od konfiguracji zworki na przetworniku.

Czy mógłbym wysłać Panu mój program? Może tak by było łatwiej?

[Mateusz Sikorski]

Proszę zmienić jeszcze długość wektora rejestrów z 2 na 1 w bloczku RHR. Jeśli w Tx się pojawiają prawidłowe wartości to problem leży po drugiej stronie lub w okablowaniu i przesłanie programu nic mi nie pomoże w tej chwili.

[Sopocki]

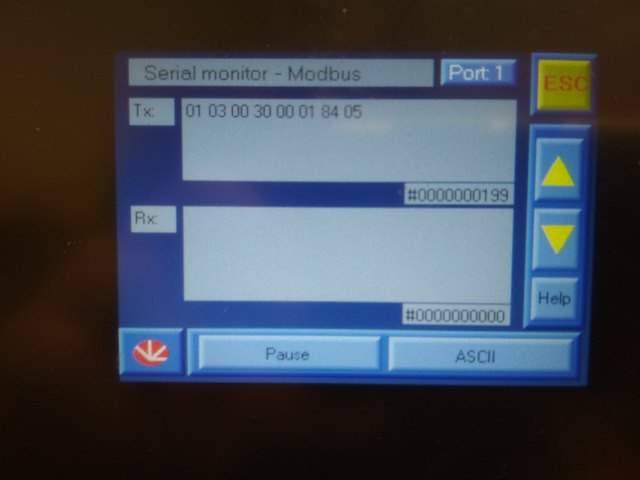

Po zmianie długości wektora na 1 Tx nadal puste.

Tx pusty.jpg

(36.29 KiB) Pobrane 1302 razy

[Mateusz Sikorski]

Teraz w konfiguracji portu ma Pan napisane RS232 czy RS485. Jeśli to drugie to w program w sterowniku jest OK. Teraz trzeba poszukać ewentualnego problemu w okablowaniu:
- proszę o informację, jak podłączone są piny w czujniku: Shield, U+ oraz GND (piny A i B już wiemy).

Proszę sprawdzić jeszcze raz w Info Mode tego czujnika, czy parametry komunikacji są takie same jak w sterowniku (patrz konfiguracja portu).
Przy każdej zmianie należy pamiętać o sprawdzeniu, czy przypadkiem A i B nie powinny się ze sobą zamienić miejscami.

[small7]

Może głupie pytanie ale czy podczas próby komunikacji sterownik nie jest podpięty kablem USB do komputera? Bo jeśli port przestawiony jest na rs232 i protokół PCOM to tak jakby był testowany online w Visilogicu.

[Mateusz Sikorski]

To nie jest głupie pytanie.
Port USB i port #1 RS232/485 to fizycznie jest ten sam port, więc jeśli ustawia Pan port#1 na komunikację to należy kategorycznie nie używać portu USB. Jeśli użyje Pan portu USB to komunikacja automatycznie przestawi się na PCOM RS232 i w celu przywrócenia komunikacji Modbus na port#1 należy zrestartować sterownik.

[Sopocki]

Panowie, przepraszam że dopiero odpisuję ale może komuś się to kiedyś przyda. Dokładnie jest tak jak pisaliście powyżej. Problem polegał na tym że podczas używania portu USB nie było komunikacji po RS232, gdyż to ten sam port. Problem rozwiązany i wszystko działa jak należy. Dziękuję za pomoc.
